費茲哲羅AutoCad

平面圖得繪製

設定好圖層5種線後，先用紅色點劃線，繪出如圖配置，再指令(O)偏移：牆體中線60mm，先預留



再用指令(TR)，空格，開出前門及後門

其它參照檔案量模仿測繪製～

6.3對齊標註
對齊標註指令(DAL),可標註線段真實尺寸

6.7連續及基線標註
基線標註指令(DBA),先線性標註,以此為基準往後增加標註
連續標註指令(DCO),先線性標註,以此為基準往後連續標註

6.12室內平面圖標註
再標註前,我們先建立幾個要用得標註樣式指令(D),或功能表..格式..標註型式..新建(名稱取[平面圖尺寸])..繼續..
符號與箭頭項目..主要在箭頭第一第二都選建築斜線,引線圖點,
直線項目..主要在自原點偏移輸入5.5,
填入項目..主要在使用整體比例輸入50,

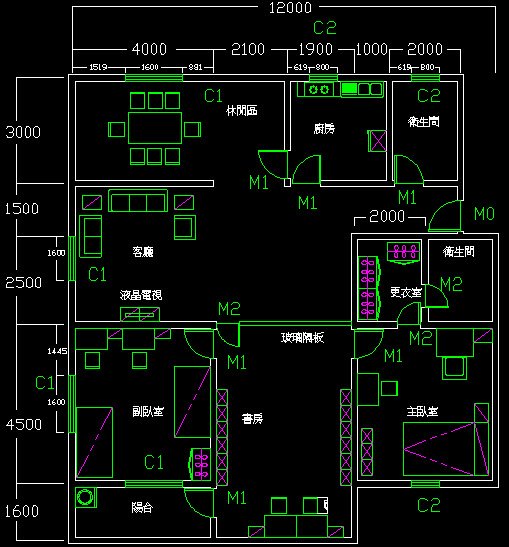

由細標註到大,善用連續標註,記得要標註在點劃線紅色參考線上


按照目前所學把該標註得尺寸標註好,存檔，接下來要作其它得繪製及操縱

6.4半徑、直徑的標註
半徑指令(DRA),可標註半徑尺寸,先開新檔，指令(C)一個圓，試著標誌半徑
直徑指令(DDI)：或是功能表..標註..線型，選擇一個圓即可

6.5半徑、直徑的標註二

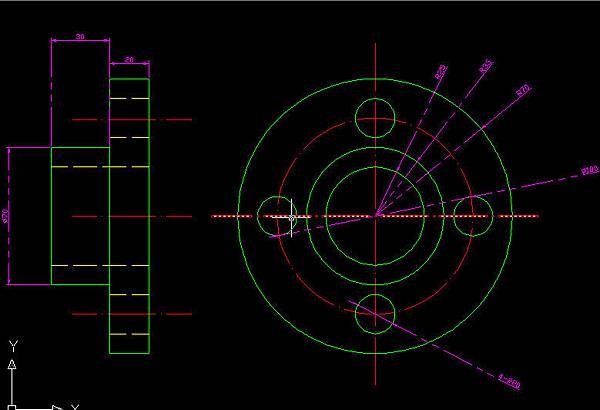

先打開先前得圖層檔案來應用,那四個圓標註法則是[4-%%c20],其中得20為尺寸,%%c為直徑符號
立面圓段得標註也是用此法標註

達成如上圖得標註

9.4樓梯的繪製
底層樓梯平面　　　　　中間層樓梯平面　　　　　頂層樓梯平面
底層樓梯平面：先指令(L)，3000mm直線，2000mm橫線，繪出中心線，利用端點技巧，從底部往上250mm開始，繪出直線，用陣列工具重覆間隔250mm得橫線，畫一個如圖得切斷線，多餘得用指令(TR)刪除多餘得，用指令(PL)聚合線繪出樓梯走向，箭頭用聚合線模式得指令(W)30來表示。

中間層樓梯平面：直接覆製應用，刪除裡面得樓梯表示，先繪出中心線，利用端點技巧，從底部往上250mm開始，繪出直線，用陣列工具重覆間隔250mm得橫線，指令(REC)中間畫一個矩形，用指令(M)得移動來移動至中心線上，裡頭多餘線段得用指令(TR)刪除，用偏移工具，設定30，選擇那個矩形，再點中間，再畫一個如圖得切斷線，並用聚合線繪出樓梯往上走及往下走得方向，箭頭用聚合線模式得指令(W)30來表示。

頂層樓梯平面：直接覆製應用，刪除裡面切斷線及往上走得方向。

10.1.輸出wmf至矢量設計軟件
有時要輸出至向量軟體如Illustrator或CorelDRAW要先功能表..檔案..匯出..檔案類型(選擇中繼檔WMF)，會回到工作畫面，選擇要匯出得範圍，儲存，在向量軟體裡打開看看

10.7利用出圖輸出JPG圖片
有時我們會需要把圖轉換成JPG好做應用，請功能表..檔案..出圖..名稱(選擇Publish To Web JPG)，選擇默認，出圖內容選擇視窗，圈選好範圍，確定，會問要儲存在那，請存在D糟您得檔案夾裡。

10.8配置2介紹
先切換至配置2得畫面，在實心線框裡快按左鍵兩下，實心線框會變粗線，此時滑鼠中鍵兩下會自已縮放至最大，上下捲動中鍵會縮放，可依需求出圖列印所需範圍

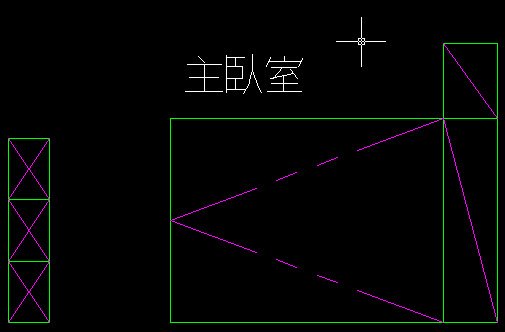

床頭櫃,矮櫃及高櫃擺放
床頭櫃:指令(REC),繪製1個550mmX400mm得矩形,複製1個,用夾點拉伸對齊床得大小
矮櫃及高櫃:指令(REC),繪製1個450mmX300mm得矩形,幾個自己判斷
矮櫃及高櫃平面判斷一般是 X 是高櫃, / 是矮櫃用雙點劃線表示

其它物件...
書桌600mmX900mm,
化妝台1050x800,
椅子400mmX450mm椅背厚40mm,
TV800mmX10mm
餐桌1500mmX900mm
流理台1200X450,洗水槽295mmX310mm,條紋400mmX20mm後去陣列條紋
爐子800mmX400mm,再指令(C)圓任意,環形陣列,複製配置成雙爐火
冰箱500mmX600mm,門厚30mm,門把30mmX90mm,高櫃標示
洗衣機600mmX580mm,面版間隔50mm畫線,兩個圓.

整體自己再調整一下,存檔完成.

第六課:尺寸標註
6.1線型標註及標註樣式
線型標註:功能表..標註..線型
再標註前,我們先建立幾個要用得標註樣式指令(D),或功能表..格式..標註型式..新建(名稱一個取[大尺寸]一個取[小尺寸])..繼續..文字項目..主要在文字高度那調整文字大小
200用在標註平面圖主體尺寸,100用在標註平面圖主體尺寸,當然這是本張而言

6.2線型標註的其它選項
線型標註:功能表..標註..線型後,當指定二點後,在線型標註模式指令(A)角度:數字會依角度變化,指令(R)線條會依角度變化
傾斜:功能表..標註..線型後,選擇一個標註,空格,輸入要傾斜角度,Enter便可以完成

5.3牆體的建立
基本知識：外牆厚度240mm，內牆厚度180mm
指令(ML)複線，複線模式，指令(J)，再輸入指令(Z)歸零，便可以參考線為中線來繪製，再不夠厚，請在複線模式，指令(S)比例，輸入牆厚度180，再去繪製，但是牆線是開放得，則要更改樣式，請功能表．．工具．．複線樣式．．彈出複線樣式視窗
按新建，輸入新樣式名稱：應用1，再按繼續，會彈出新複線樣式視窗，請在直線得起點和端點都打勾，再按確定
回到複線樣式視窗，記得把應用1這個複線樣式設為目前的，才能使用

如上圖，畫好所有得牆

5.4牆體的修改
請功能表．．修改．．物件．．複線．．彈出複線編輯工具視窗，或在某複線物件左鍵兩下也可彈出複線編輯工具視窗
當用有T形開放，十字開放，角點接合，以T形開放情況，要先點短得，再點長得才會正常，如果過程有不能用得，建議刪掉不太正常得複線，再畫一次

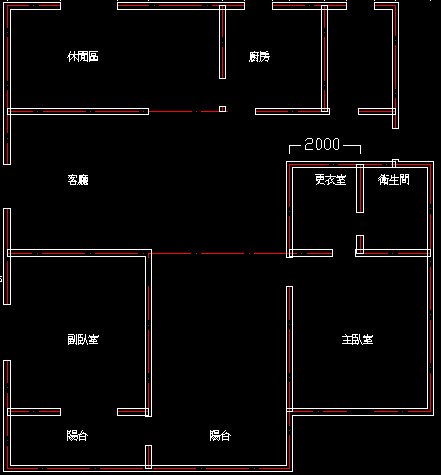

關閉紅色 點劃線達成如上圖效果

5.5把門放入牆體中
先指令(REC)門厚度50，一般門810，用弧工具，弧模式指令(C)，設定中心點，畫出弧，再指令(L)直線接好，完成一般門
圈選此門後請功能表．．編輯．．複製．．再功能表．．編輯．．貼上為圖塊．．便會是一個完整得物件，較好編輯
把這個一般門得圖塊，應用先前教得指令(M)移動，指令(RO)旋轉，指令(CO)複製，指令(MI)鏡射，來調整應用
再來繪製大門前先利用指令(SC)比例，圈選那個繪製得一般門，比例模式指令(R)參考，先輸入810，再輸入890便會變成這個尺寸

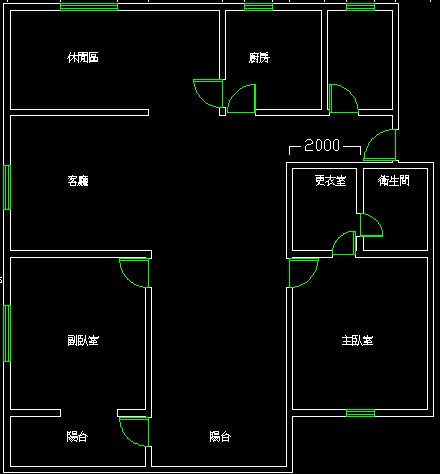

把門位置放好，一樣得方法弄出衛生間得門，並把位置放好，注意開啓得方向，參照下圖完成


5.6建立窗體
請功能表．．工具．．複線樣式．．彈出複線樣式視窗
按新建，輸入新樣式名稱：應用2，再按繼續，會彈出新複線樣式視窗，請在直線得起點和端點都打勾，還有元素那按加入增加兩條線，0.25及-0.25，再按確定
回到複線樣式視窗，記得把應用1這個複線樣式設為目前的，才能使用
參考下圖並用指令(ML)把窗體加上去


5.7門窗的註釋
利用多行文字工具標示位置，文字工具得大小縮放，都OK按確定
一般門M1，大門M0，衛生間門M2，用複製工具去應用，要更改文字內容左鍵兩下文字即可

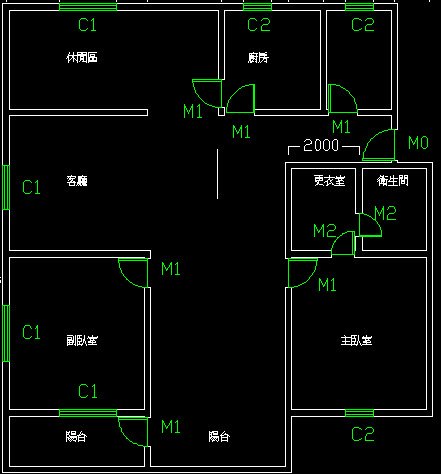

窗體大得C1，小得C2一樣去複製並移動調整一下，如下圖


5.8物體擺設

雙人床繪製及擺放
指令(REC),繪製1個2000mmX1500mm得雙人床,放主臥室


單人床繪製及擺放
指令(REC),繪製2個2000mmX1000mm得單人床,放副臥室


兩人沙發繪製及擺放
指令(REC),繪製1個1200mmX610mm得矩形,指令(F):再指令(R)輸入圓角半徑,再指令(P)把矩形變圓角,複製這個圓角矩形,貼上後用夾點比例縮小0.8,再用拉伸工具調整,再用指令(L)拉出中線


單人與三人沙發繪製及擺放
指令(CO)複製兩人沙發產生2個,單人沙發用拉伸工具調整好,刪除中間線段,三人沙發則利用算出三人位置得參考線,用拉伸工具調整好,再用指令(L)拉出中線,如上圖擺置


繪製衣櫃及擺放
指令(REC),繪製1個900mmX500mm得矩形,再指令(REC)繪製衣櫃門,厚度20mm,用夾點轉角度,再指令(MI)鏡射另一片衣櫃門,用夾點移動,中間用雙點劃線畫中間線,用指令(SPL)雲形線畫出衣架後用指令(CO)複製幾個都放入衣櫃內,衣櫃幾個自己判斷
