6.3對齊標註
對齊標註指令(DAL),可標註線段真實尺寸
6.7連續及基線標註
基線標註指令(DBA),先線性標註,以此為基準往後增加標註
連續標註指令(DCO),先線性標註,以此為基準往後連續標註

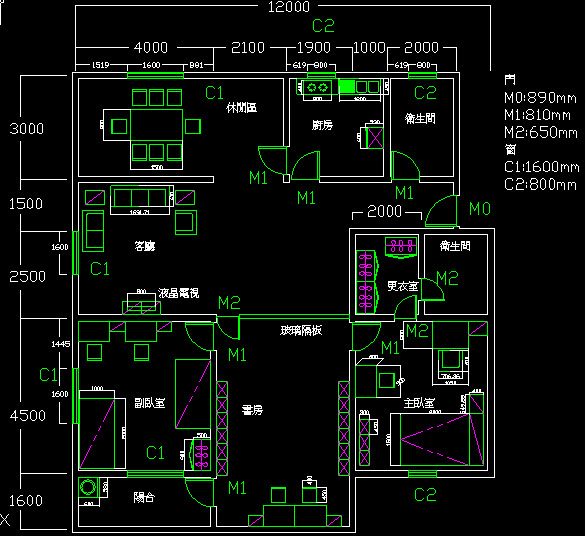

6.12室內平面圖標註
再標註前,我們先建立幾個要用得標註樣式指令(D),或功能表..格式..標註型式..新建(名稱取[平面圖尺寸])..繼續..
符號與箭頭項目..主要在箭頭第一第二都選建築斜線,引線圖點,
直線項目..主要在自原點偏移輸入5.5,
填入項目..主要在使用整體比例輸入50,
由細標註到大,善用連續標註,記得要標註在點劃線紅色參考線上
按照目前所學把該標註得尺寸標註好,存檔，接下來要作其它得繪製及操縱
6.4半徑、直徑的標註
半徑指令(DRA),可標註半徑尺寸,先開新檔，指令(C)一個圓，試著標誌半徑
直徑指令(DDI)：或是功能表..標註..線型，選擇一個圓即可

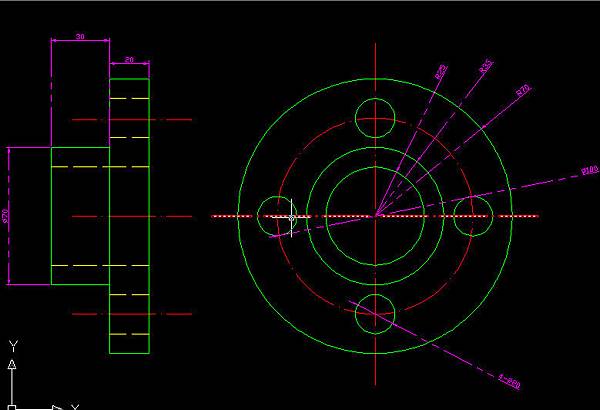

6.5半徑、直徑的標註二
先打開先前得圖層檔案來應用,那四個圓標註法則是[4-%%c20],其中得20為尺寸,%%c為直徑符號
立面圓段得標註也是用此法標註
達成如上圖得標註
9.4樓梯的繪製
底層樓梯平面 中間層樓梯平面 頂層樓梯平面
底層樓梯平面：先指令(L)，3000mm直線，2000mm橫線，繪出中心線，利用端點技巧，從底部往上250mm開始，繪出直線，用陣列工具重覆間隔250mm得橫線，畫一個如圖得切斷線，多餘得用指令(TR)刪除多餘得，用指令(PL)聚合線繪出樓梯走向，箭頭用聚合線模式得指令(W)30來表示。
中間層樓梯平面：直接覆製應用，刪除裡面得樓梯表示，先繪出中心線，利用端點技巧，從底部往上250mm開始，繪出直線，用陣列工具重覆間隔250mm得橫線，指令(REC)中間畫一個矩形，用指令(M)得移動來移動至中心線上，裡頭多餘線段得用指令(TR)刪除，用偏移工具，設定30，選擇那個矩形，再點中間，再畫一個如圖得切斷線，並用聚合線繪出樓梯往上走及往下走得方向，箭頭用聚合線模式得指令(W)30來表示。
頂層樓梯平面：直接覆製應用，刪除裡面切斷線及往上走得方向。
10.1.輸出wmf至矢量設計軟件
有時要輸出至向量軟體如Illustrator或CorelDRAW要先功能表..檔案..匯出..檔案類型(選擇中繼檔WMF)，會回到工作畫面，選擇要匯出得範圍，儲存，在向量軟體裡打開看看
10.7利用出圖輸出JPG圖片
有時我們會需要把圖轉換成JPG好做應用，請功能表..檔案..出圖..名稱(選擇Publish To Web JPG)，選擇默認，出圖內容選擇視窗，圈選好範圍，確定，會問要儲存在那，請存在D糟您得檔案夾裡。
10.8配置2介紹
先切換至配置2得畫面，在實心線框裡快按左鍵兩下，實心線框會變粗線，此時滑鼠中鍵兩下會自已縮放至最大，上下捲動中鍵會縮放，可依需求出圖列印所需範圍
