第二課:AUTOCAD工具
2.1:修剪工具
指令(TR)：先選要保留得，再空格，點選要修剪掉得
指令(TR)：空格，分段點選要修剪掉得
指令(TR)：右鍵，再左鍵分段點選要修剪掉得
2.2圓工具
指令(C)：先設置中心點，再拉出半徑，可直接輸入數值
在圓得模式中指令(D)：輸入直徑
在圓得模式中指令(3P)：設置三點畫出圓
在圓得模式中指令(2P)：設置二點畫出圓
在圓得模式中指令(T)相切：在兩個圓之間各設置兩點，輸入半徑，自動相切出圓
2.2.2圓工具的加強練習

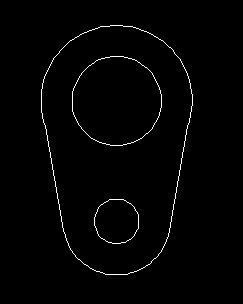

首先物件鎖點，右鍵設定，單點要先打勾，開新檔畫出如下圖形
先(L)設置600mm，(Tab)100度直線
再(L)在第一條線第一點附近移動，出現端點提示後輸入300，便會水平設置一個距離300ｍｍ得第一點
第二條線設置600mm，(Tab)80度直線
再(C)圓模式，指令(T)兩點設在兩條線之間，半徑設置180相切出圓
再(C)圓模式，指令(2P)兩點設在兩條線未端得點，畫出圓
指令(TR)：空格，分段點選要修剪掉多餘得線條，看老師試範
再(C)圓模式，依序找出上下兩圖得中心點，指令(D)畫出圓直徑300mm及150mm得圖
2.3修訂雲形
通常表現在花草或樹木等得示意
選取修訂雲形，設置第一點，手繪出線
在修訂雲形模式，指令(A)設置最小弧及最大弧度
在修訂雲形模式，指令(O)選取一個物件，可以使其線條變成雲形，例如先指令(REC)繪出矩形，在選取修訂雲形，指令(O)選取這個矩形，矩形得線便會轉變成雲形
2.4雲形線
指令(SPL)：雲形線通常表現於機械製圖中，物件得斷裂處，要結束時Enter要按三次，先按老師試範繪製
指令(REC)：設置一個長方矩形，繪製兩條雲形線，再用指令(TR)：空格，分段點選要修剪掉多餘得線條，看老師試範
2.5橢圓
先設置直徑再設置半徑繪製橢圓
橢圓模式，指令(A)求出橢圓形弧，先設置一個橢圓，會要求起始點第一點請設置0度，第二點設置120度看看
橢圓模式，指令(C)中心點繪製橢圓，先設置半徑再設置半徑繪製橢圓
2.6 夾點
先指令(L)：繪製數條直線，選取其中一個線段，會有結節點，選中心點拖曳可以移動，選未端點可以輸入數值延伸或拖曳拉長
再來選取另一條線段其中一個夾點，按一次空格(移動，拖曳新位置)，再一次空格(旋轉，輸入角度)，再一次空格(比例，列如輸入0.5縮小成一半)，再一次空格(鏡射，會有預視OK按一下則會把物件鏡射)
2.8 圖塊的建立與插入
先指令(L)：畫一個前一週有畫過得圖形
完成後我們要先建立圖塊：先功能表．．繪圖．．圖塊．．建立
會彈出圖塊定義視窗，輸入名稱：粗造物，在基準點那點選點選點，會切換回畫面裡點選基準點位置後會切換回視窗，在物件那點選選取物件，把該物件選取起來後按空格切換回視窗，如此便設定好一個圖塊，按確定完成
指令(I)：可插入圖塊，彈出插入視窗，在名稱那選擇要插入得圖塊按確定後，設置插入位置即可插入

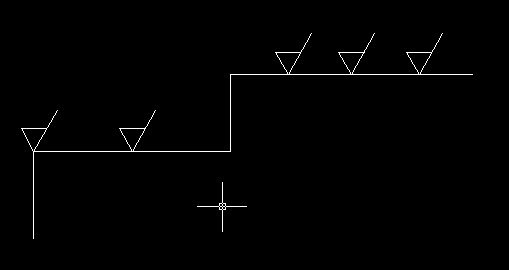

如上圖畫出一個階梯線段，上段指令(I)：插入三個粗造物圖塊，下段指令(I)：插入二個粗造物圖塊
2.9 剖面線
指令(H)：會彈出剖面線與漸層視窗，在剖面線介面裡，先點選邊界裡得，加入：點選點，要選擇一個封閉得物件，按空格回視窗，在類型及樣式裡得樣式，點選．．．，會切換至剖面線樣式選項板視窗，選一個喜歡得樣式，點預覽看看，在角度及比例那可以做適度調整，都設定好後按確定完成
補充：邊界裡得，加入：點選點，加入：選取物件，加入：移除邊界，得應用時機及差別
2.9.2 剖面線二
就算是已設置好得剖面線物件，直接連點還是可以進入剖面線與漸層視窗調整及更改
在剖面線與漸層視窗說明右手側有個( > )點選後會展開其它選項，孤立物件可以試看看效果，此外漸層介面也可以按照老師試範來操縱看看

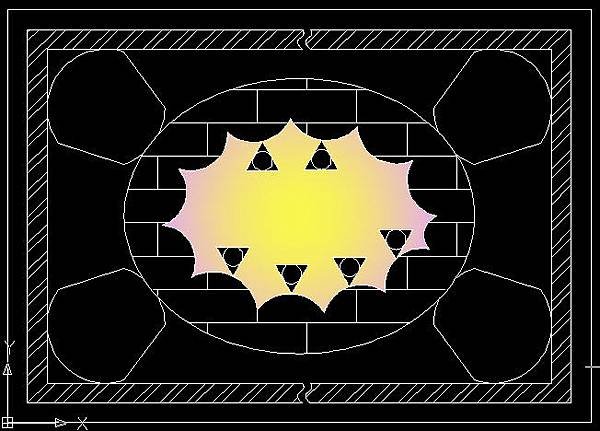

作到這裡請繪製出如下圖圖案，也算綜合複習
設定A4尺寸得矩形對齊(Y0X0)
再指令：REC繪製一個在(Y10X10)得277x190得矩形
再指令：REC繪製一個在(Y20X20)得257x170得矩形
再指令(SPL)：雲形線如圖繪製出居中得斷裂，會需要用到夾點技巧及複製工具，請注意老師試範
再指令(TR)：刪除斷裂多餘得線，請注意老師試範
再指令(H)：把斷裂好得線段填充上剖面線
再指令(C)：圓模式指令(T)：相切出四個角30mm半徑得圓
再指令(POL)：5角形內切於圓，頂至圓內邊，畫出四個，請注意老師試範
繪製橢圓形，用指令(C)：中心點得方式來繪製，找出畫面中心點，拉至四個圓其中一個求出橢圓半徑，再輸入半徑70mm畫出橢圓
繪製橢圓形，用指令(C)：中心點得方式來繪製，找出畫面中心點，輸入半徑70，再輸入半徑50mm畫出橢圓
使用修訂雲形，用指令(A)：設置最小弧度30及最大弧度40，再用指令(O)：點選內橢圓，問反轉方向選擇是
再指令(POL)：3角形大約繪製，再指令(C)：圓模式指令(3P)：點選三角三邊繪出在三角裡得圓
建立這個3角形有內圓得圖塊，再指令(I)：插入剛建立好得圖塊，配善用夾點及複製得技巧完成如圖得擺置
再指令(H)：把大橢圓填充上剖面線，孤立物件要選擇外側
再指令(H)：把內橢圓填充上漸層，孤立物件要選擇外側
再指令(TR)：刪除四角圓多餘得線，變成如圖所示，請注意老師試範
2.10點工具
選取點後在畫面裡點一點，要離開點模式請按ESC離開點模式，點很小，請至功能表．．格式．．點形式．．去更改，其中點大小可以更改點形式得大小
功能表．．繪圓．．點．．單點這種只會出一次點
功能表．．繪圓．．點．．等分這種，請先(L)繪製50mm直線，選好等分後點選該直線物件，會問要等分多少，輸入5，會等分成5個點來標示
功能表．．繪圓．．點．．等距這種跟上述不同在要輸入數值，會以輸入得數值來標示點
