第四課:圖層及選項介紹
4.1圖層建立一：
指令(LA):彈出圖層性質管理員視窗
1.默認情況下，系統預設0圖層，新建圖層以按新圖層按鈕方式來操縱，更改名稱：先選中目標圖層按功能鍵(F2).
2.圖層的設定:繪圖中顏色及線種的劃分。
圖層1 綠色(PS.要更改顏色請點色塊選擇) 粗實線 線粗0.3(PS.要更改線粗請點線粗選擇)
圖層2 白色 細實線 線粗默認
圖層3 黃色 虛線(PS.要更改線條樣式請點線型再點選載入選擇ACAD_ISO02W100按確定，再按確定) 線粗默認
圖層4 紅色 點劃線(PS.線條樣式選擇ACAD_ISO04W100) 線粗默認
圖層5 洋紅 雙點劃線(PS.線條樣式選擇phantom2，倒數第四個) 線粗默認
3.線型的意義
粗實線:可見輪廓線
細實線：尺寸線，尺寸界線，剖麵線，引出線。
虛線：不可見輪廓線。
點劃線：軸線，對稱中心線。
雙點劃線：假想投影輪廓線，中斷線
4.應用方式：綠色打勾勾選那個圖層，則繪圖時即套用該設定
5.線性比列指令(LTS)輸入0.5或2試看看
4.2圖層的建立二

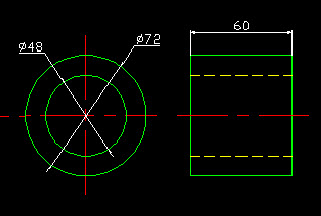

應用圖層設定繪出如上圖物件，右邊是圓物件立面，左邊是圓物件鳥瞰
先用紅色 點劃線畫出十字參考線，再用綠色粗實線，指令(C)，找到十字參考線中心點，圓模式指令(D)，直徑72，內圓一樣直徑48
再來再用紅色 點劃線對著十字參考線端點，劃出一條紅色 水平參考線，再用綠色粗實線，指令(PL)，聚合線用端點技巧畫出如圖矩形，再用黃色 虛線，指令(L)，用端點技巧畫出內圖得位置
4.3圖層加強練習

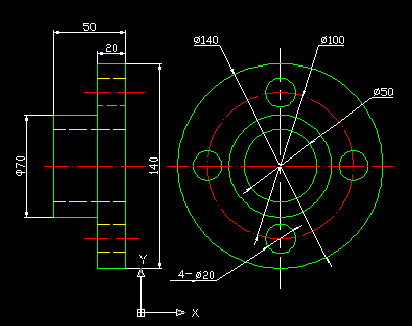

應用圖層設定繪出如上圖物件，右邊是圓物件側面，左邊是圓物件立面
先用紅色 點劃線畫出十字參考線，再用指令(C),(D)直徑100mm得紅色參考圓
再用綠色粗實線，指令(C)，找到紅色參考圓中心點，指令(D)，分別畫出直徑140,70,50得圓
再用綠色粗實線，指令(C)，找到紅色參考圓十字參考線得交叉點，先指令(C),(D)直徑20得圓，再指令(CD)，Enter基準點設定20圓中心，複制至其它三處交叉點
再來畫右邊圓物件側面，先用紅色 點劃線畫出三條參考線
再用綠色粗實線，指令(PL)，聚合線用端點技巧畫出如圖長矩形及短矩形
再用黃色 虛線，指令(L)，用端點技巧畫出圖形洞得位置
存檔哦！
4.5圖層之間的前置後置
功能表．．工具．．繪圖順序，有四種置於最上方，置於最上方，置於物件上方，置於物件下方，注意老師試範
4.6選項--顯示介紹
指令(OP)一些基顯示設定而以
==========================================
第五課:室內平面圖的設計
5.1室內平面圖中心線的創建

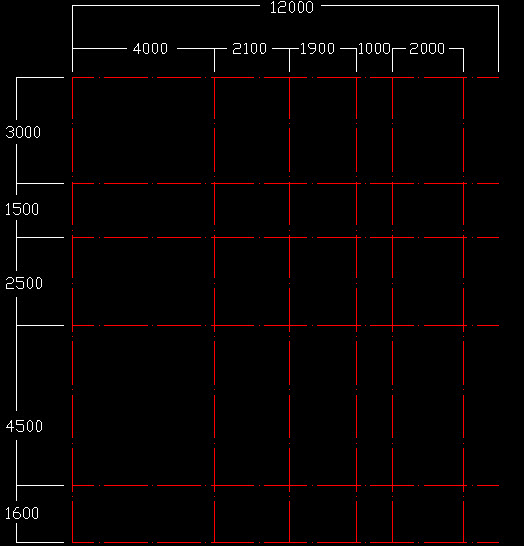

我們要畫一張平面圖，先用先用紅色 點劃線畫出如上圖
先指令(L)，畫一條12000直線，再工能表．．檢視．．縮放．．全部
再來指令(O)先偏移橫線，依序3000，1500，2500，4500，1600，再拉紅色邊線接好
再來指令(O)再偏移直線，依序4000，2100，1900，1000，2000，再拉紅色邊線接好

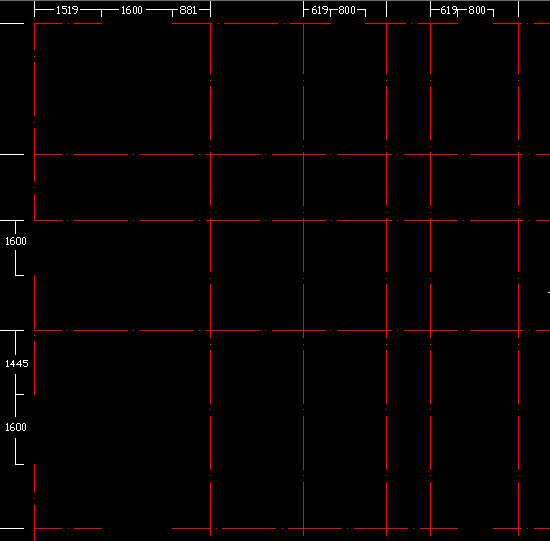

參照上圖位置及尺寸用指令(TR)修剪出門窗開口得參考標示

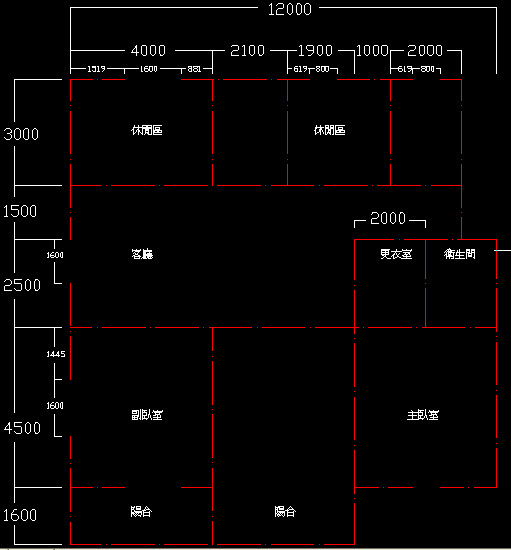

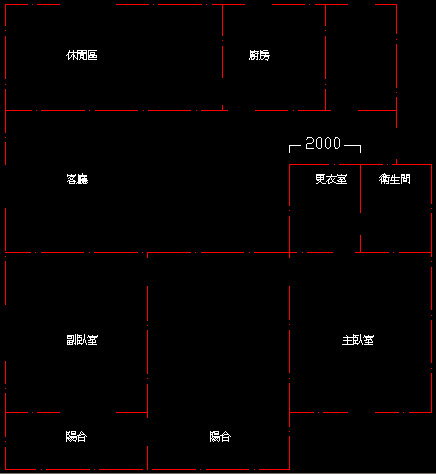

參照上圖位置及尺寸用指令(TR)修剪掉多餘參考線，並利用單行文字工具標示位置
5.2門洞的創建
基本知識：大門890mm，一般門810mm，衛生間門650mm，本平面圖內牆厚度180mm
參考上圖先開大門，大門門角算50mm加牆厚度一半90mm等於140，設定好後指令(O)偏移大門890，指令(TR)修剪出大門開口
再來開一般門及衛生間門開口，注意老師試範
