費茲哲羅AutoCad

第四課:圖層及選項介紹
4.1圖層建立一：
指令(LA):彈出圖層性質管理員視窗
1.默認情況下，系統預設0圖層，新建圖層以按新圖層按鈕方式來操縱，更改名稱：先選中目標圖層按功能鍵(F2).
2.圖層的設定:繪圖中顏色及線種的劃分。
圖層1 綠色(PS.要更改顏色請點色塊選擇) 粗實線 線粗0.3(PS.要更改線粗請點線粗選擇)
圖層2 白色 細實線 線粗默認
圖層3 黃色 虛線(PS.要更改線條樣式請點線型再點選載入選擇ACAD_ISO02W100按確定，再按確定) 線粗默認
圖層4 紅色 點劃線(PS.線條樣式選擇ACAD_ISO04W100) 線粗默認
圖層5 洋紅 雙點劃線(PS.線條樣式選擇phantom2，倒數第四個) 線粗默認
3.線型的意義
粗實線:可見輪廓線
細實線：尺寸線，尺寸界線，剖麵線，引出線。
虛線：不可見輪廓線。
點劃線：軸線，對稱中心線。
雙點劃線：假想投影輪廓線，中斷線
4.應用方式：綠色打勾勾選那個圖層，則繪圖時即套用該設定
5.線性比列指令(LTS)輸入0.5或2試看看

4.2圖層的建立二

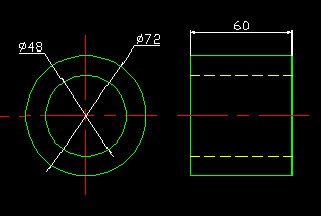

應用圖層設定繪出如上圖物件，右邊是圓物件立面，左邊是圓物件鳥瞰
先用紅色 點劃線畫出十字參考線，再用綠色粗實線，指令(C)，找到十字參考線中心點，圓模式指令(D)，直徑72，內圓一樣直徑48
再來再用紅色 點劃線對著十字參考線端點，劃出一條紅色 水平參考線，再用綠色粗實線，指令(PL)，聚合線用端點技巧畫出如圖矩形，再用黃色 虛線，指令(L)，用端點技巧畫出內圖得位置

4.3圖層加強練習

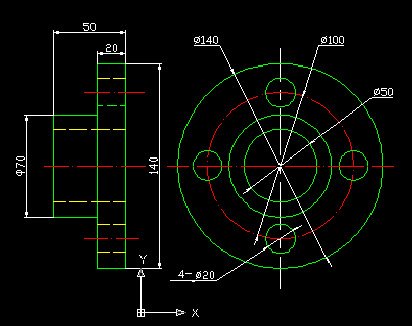

應用圖層設定繪出如上圖物件，右邊是圓物件側面，左邊是圓物件立面
先用紅色 點劃線畫出十字參考線，再用指令(C),(D)直徑100mm得紅色參考圓
再用綠色粗實線，指令(C)，找到紅色參考圓中心點，指令(D)，分別畫出直徑140,70,50得圓
再用綠色粗實線，指令(C)，找到紅色參考圓十字參考線得交叉點，先指令(C),(D)直徑20得圓，再指令(CD)，Enter基準點設定20圓中心，複制至其它三處交叉點
再來畫右邊圓物件側面，先用紅色 點劃線畫出三條參考線
再用綠色粗實線，指令(PL)，聚合線用端點技巧畫出如圖長矩形及短矩形
再用黃色 虛線，指令(L)，用端點技巧畫出圖形洞得位置
存檔哦！

4.5圖層之間的前置後置
功能表．．工具．．繪圖順序，有四種置於最上方，置於最上方，置於物件上方，置於物件下方，注意老師試範

4.6選項--顯示介紹
指令(OP)一些基顯示設定而以
==========================================
第五課:室內平面圖的設計
5.1室內平面圖中心線的創建

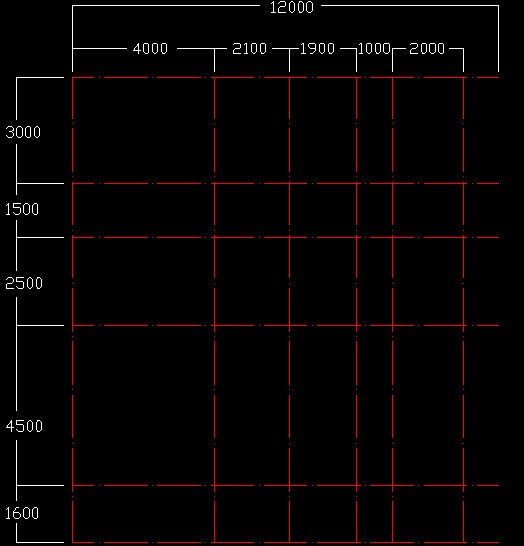

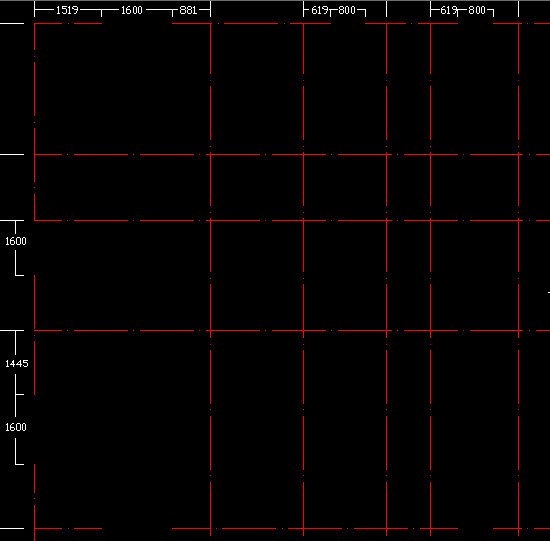

我們要畫一張平面圖，先用先用紅色 點劃線畫出如上圖
先指令(L)，畫一條12000直線，再工能表．．檢視．．縮放．．全部
再來指令(O)先偏移橫線，依序3000，1500，2500，4500，1600，再拉紅色邊線接好
再來指令(O)再偏移直線，依序4000，2100，1900，1000，2000，再拉紅色邊線接好

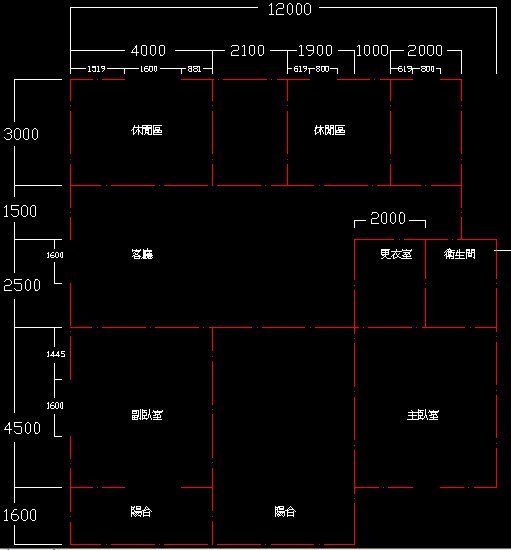

參照上圖位置及尺寸用指令(TR)修剪出門窗開口得參考標示

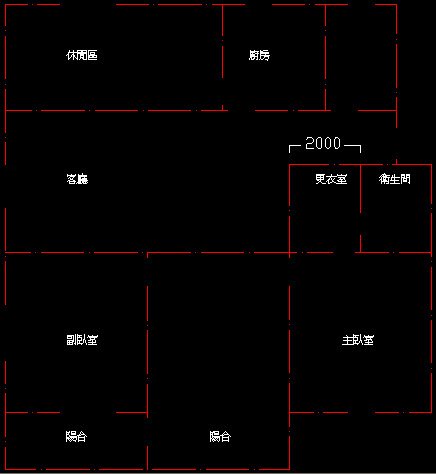

參照上圖位置及尺寸用指令(TR)修剪掉多餘參考線，並利用單行文字工具標示位置

5.2門洞的創建
基本知識：大門890mm，一般門810mm，衛生間門650mm，本平面圖內牆厚度180mm

參考上圖先開大門，大門門角算50mm加牆厚度一半90mm等於140，設定好後指令(O)偏移大門890，指令(TR)修剪出大門開口
再來開一般門及衛生間門開口，注意老師試範

補充:列印及出圖設定及注意事項
1先功能表→檔案→頁面配置管理員，在頁面配置管理員視窗點選新建，名稱輸入(a4橫式)，點選確定
2在頁面設置視窗，印表機/繪圖機區選好可以印得那台印表機
3出圖範圍區的出圖內容選單選好實際範圍，出圖偏移量區的x及y都輸入0，最後按確定
4回到在頁面配置管理員視窗點選(a4橫式)，再點選設為目前的，最後按關閉
5列印需知：先功能表→檔案→出圖，在出圖視窗點選先看頁面配置得名稱是否是(a4橫式)，點預覽觀看，無誤點選確定列印

第三課:修改工具的使用
3.1 移動與旋轉工具
指令(M)：圈選要移動得物件後Enter，要求設置基準點，設置後便移動至新位置，注意老師試範
指令(RO)：圈選要旋轉得物件後Enter，要求設置基準點，設置後便旋轉新角度，也可直接輸入角度
在旋轉模式裡，指令(R)：參照用法，先畫一個斜直線，設置基準點後指令(R)：點斜直線兩端點Enter，便會自動去對齊新得角度

3.2鏡射工具
指令(MI)：圈選要移動得物件後Enter，要求設置第1點後Enter，鏡射物件後，會問是否刪除來源，依需求決定，預設為否

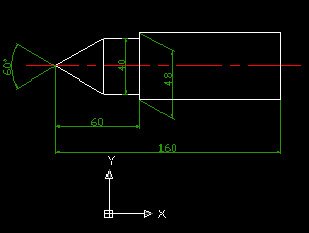

先用指令(PL)：聚合線繪出如上圖一半得線段(先繪製20x30ㄇ形，再24x100ㄇ形，再用端點技巧輸入距離30拉出斜線，注意老師試範)，再指令(MI)：鏡射物件

3.3偏移工具的使用
紅色參考線繪製，先CTRL+1叫出(性質面板)，或從工具列點選，顏色選擇紅色
用指令(L)：繪製十字交叉得直線
指令(O)：偏移數值輸入20後點選要偏移物件，先點直線再往右點，再指令(O)：偏移數值輸入100後點選要偏移物件，先點橫線再往上點，再用夾點技巧調整一下後完成

3.4偏移與圓的加強練習

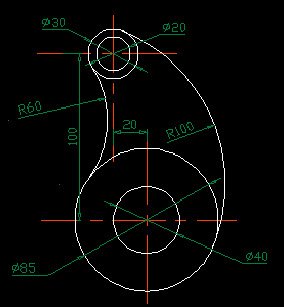

利用剛才繪製好得兩個十字紅線來繪製如上圖圖案
先指令(C)：找出上紅十字中心點，指令(D):直徑20，再一次(注意如果下一個動作也是一樣形狀得繪製，可直接按空格會記憶)，圓，指令(D):直徑30
再來指令(C)：圓模式再指令(T)：相切100，要點兩個圓外圍一點求出得圓後再指令(TR)：刪除不必要得線段
再來指令(C)：圓模式再指令(T)：相切60，要點兩個圓內圍一點求出得圓後再指令(TR)：刪除不必要得線段

3.5複製工具
指令(CO)：圈選要複製得範圍，空格，設定基準點後以基準點複製物件

繪製如上圖來練習複製

3.6陣列
   利用陣列繪製此圖
先指令(C)：半徑20mm得圓，指令(REC)：設第一點後23mmTAB130mm得矩形，用指令(M)：移動矩形對齊圓中心點
用指令(TR)：空格，刪除多餘線段，指令(REC)：設第一點後15TAB5得矩形繪於裱帶，再用指令(M)：移動矩形對齊圓中心點
點選陣列，在陣列視窗選矩形陣列，列數先10，欄數1，列偏移先10，行偏移0，陣列角度0，再按選取物件，指定裱帶得小矩形，空格回陣列視窗中，按預覽看效果
不太OK按修改，看老師試範，更改至最適當按確定，用指令(MI)：鏡射裱帶
再來用環形陣列：先指令(L)：對準中心點繪出4mm小直線，再點選陣列，在陣列視窗選環形陣列，再按選取物件，指定小直線，空格回陣列視窗中，按點選中心點，點一下圓得中心點，會自己回陣列視窗，在項目總數輸入12，預覽效果，無誤按確定
最後再用先前教過的指令(PL)：聚合線繪出時，分，秒針

3.7比例工具
指令(SC)：圈選物件，空格，設定基準點(此點不動來縮放比例)，輸入0.5變一半．輸入2變2倍
比例模式下指令(R)參照：輸入物件原本長度，再輸入縮放得長度，便會該長度變成新得比例

3.8拉伸工具
選擇拉伸工具後由右往左圈選物件，空格，設定基準點，其實就是移動
選擇拉伸工具後由左往右圈選物件，空格，設定基準點，可以比較彈性得拉伸該物件

3.9延伸工具
指令(EX)：選擇目標物件，空格，再點選要延伸得直接，該直線便會延伸到目標物件

3.10切斷工具
切斷於點：選擇物件後，再設定要切點得點，該線段以該點被切斷
切斷：選擇第一點，再選擇第二點，第一點至第二點間得線段被切斷

3.11倒角工具
指令(CHA)：再指令(D)：輸入第一條線倒角數值及第二條線倒角數值，再選擇兩條線，完成倒角
先指令(PL)：聚合線，再指令(CHA)：再指令(D)：距離設定好，再指令(P)：點選剛繪製得聚合線，發現只要有轉折都被倒角
倒角模式下再指令(A)：用角度，設定第一條線倒角數值，再設定第一條線倒角角度，再選擇兩條線，完成倒角
倒角模式下再指令(T)：如果選擇不修剪，選擇兩條線，完成倒角後，不會裁剪

3.12圓角工具
指令(F)：再指令(R)：輸入圓角半徑數值，再選擇再選擇兩條線，完成圓角
圓角模式下指令(P)：聚合線，指令(T)：修剪等試範

第二課:AUTOCAD工具
2.1:修剪工具
指令(TR)：先選要保留得，再空格，點選要修剪掉得
指令(TR)：空格，分段點選要修剪掉得
指令(TR)：右鍵，再左鍵分段點選要修剪掉得

2.2圓工具
指令(C)：先設置中心點，再拉出半徑，可直接輸入數值
在圓得模式中指令(D)：輸入直徑
在圓得模式中指令(3P)：設置三點畫出圓
在圓得模式中指令(2P)：設置二點畫出圓
在圓得模式中指令(T)相切：在兩個圓之間各設置兩點，輸入半徑，自動相切出圓

2.2.2圓工具的加強練習
首先物件鎖點，右鍵設定，單點要先打勾，開新檔畫出如下圖形

先(L)設置600mm，(Tab)100度直線
再(L)在第一條線第一點附近移動，出現端點提示後輸入300，便會水平設置一個距離300ｍｍ得第一點
第二條線設置600mm，(Tab)80度直線
再(C)圓模式，指令(T)兩點設在兩條線之間，半徑設置180相切出圓
再(C)圓模式，指令(2P)兩點設在兩條線未端得點，畫出圓
指令(TR)：空格，分段點選要修剪掉多餘得線條，看老師試範
再(C)圓模式，依序找出上下兩圖得中心點，指令(D)畫出圓直徑300mm及150mm得圖

2.3修訂雲形
通常表現在花草或樹木等得示意
選取修訂雲形，設置第一點，手繪出線
在修訂雲形模式，指令(A)設置最小弧及最大弧度
在修訂雲形模式，指令(O)選取一個物件，可以使其線條變成雲形，例如先指令(REC)繪出矩形，在選取修訂雲形，指令(O)選取這個矩形，矩形得線便會轉變成雲形

2.4雲形線
指令(SPL)：雲形線通常表現於機械製圖中，物件得斷裂處，要結束時Enter要按三次，先按老師試範繪製
指令(REC)：設置一個長方矩形，繪製兩條雲形線，再用指令(TR)：空格，分段點選要修剪掉多餘得線條，看老師試範

2.5橢圓
先設置直徑再設置半徑繪製橢圓
橢圓模式，指令(A)求出橢圓形弧，先設置一個橢圓，會要求起始點第一點請設置0度，第二點設置120度看看
橢圓模式，指令(C)中心點繪製橢圓，先設置半徑再設置半徑繪製橢圓

2.6 夾點
先指令(L)：繪製數條直線，選取其中一個線段，會有結節點，選中心點拖曳可以移動，選未端點可以輸入數值延伸或拖曳拉長
再來選取另一條線段其中一個夾點，按一次空格(移動，拖曳新位置)，再一次空格(旋轉，輸入角度)，再一次空格(比例，列如輸入0.5縮小成一半)，再一次空格(鏡射，會有預視OK按一下則會把物件鏡射)

2.8 圖塊的建立與插入

先指令(L)：畫一個前一週有畫過得圖形
完成後我們要先建立圖塊：先功能表．．繪圖．．圖塊．．建立
會彈出圖塊定義視窗，輸入名稱：粗造物，在基準點那點選點選點，會切換回畫面裡點選基準點位置後會切換回視窗，在物件那點選選取物件，把該物件選取起來後按空格切換回視窗，如此便設定好一個圖塊，按確定完成
指令(I)：可插入圖塊，彈出插入視窗，在名稱那選擇要插入得圖塊按確定後，設置插入位置即可插入

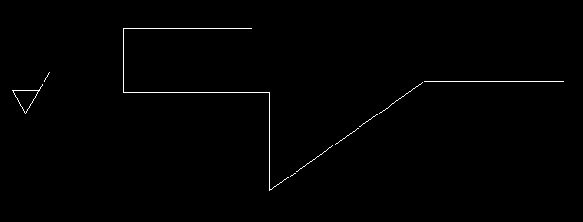

如上圖畫出一個階梯線段，上段指令(I)：插入三個粗造物圖塊，下段指令(I)：插入二個粗造物圖塊

2.9 剖面線
指令(H)：會彈出剖面線與漸層視窗，在剖面線介面裡，先點選邊界裡得，加入：點選點，要選擇一個封閉得物件，按空格回視窗，在類型及樣式裡得樣式，點選．．．，會切換至剖面線樣式選項板視窗，選一個喜歡得樣式，點預覽看看，在角度及比例那可以做適度調整，都設定好後按確定完成
補充：邊界裡得，加入：點選點，加入：選取物件，加入：移除邊界，得應用時機及差別

2.9.2 剖面線二
就算是已設置好得剖面線物件，直接連點還是可以進入剖面線與漸層視窗調整及更改
在剖面線與漸層視窗說明右手側有個( > )點選後會展開其它選項，孤立物件可以試看看效果，此外漸層介面也可以按照老師試範來操縱看看

作到這裡請繪製出如下圖圖案，也算綜合複習

設定A4尺寸得矩形對齊(Y0X0)
再指令：REC繪製一個在(Y10X10)得277x190得矩形
再指令：REC繪製一個在(Y20X20)得257x170得矩形
再指令(SPL)：雲形線如圖繪製出居中得斷裂，會需要用到夾點技巧及複製工具，請注意老師試範
再指令(TR)：刪除斷裂多餘得線，請注意老師試範
再指令(H)：把斷裂好得線段填充上剖面線
再指令(C)：圓模式指令(T)：相切出四個角30mm半徑得圓
再指令(POL)：5角形內切於圓，頂至圓內邊，畫出四個，請注意老師試範
繪製橢圓形，用指令(C)：中心點得方式來繪製，找出畫面中心點，拉至四個圓其中一個求出橢圓半徑，再輸入半徑70mm畫出橢圓
繪製橢圓形，用指令(C)：中心點得方式來繪製，找出畫面中心點，輸入半徑70，再輸入半徑50mm畫出橢圓
使用修訂雲形，用指令(A)：設置最小弧度30及最大弧度40，再用指令(O)：點選內橢圓，問反轉方向選擇是
再指令(POL)：3角形大約繪製，再指令(C)：圓模式指令(3P)：點選三角三邊繪出在三角裡得圓
建立這個3角形有內圓得圖塊，再指令(I)：插入剛建立好得圖塊，配善用夾點及複製得技巧完成如圖得擺置
再指令(H)：把大橢圓填充上剖面線，孤立物件要選擇外側
再指令(H)：把內橢圓填充上漸層，孤立物件要選擇外側
再指令(TR)：刪除四角圓多餘得線，變成如圖所示，請注意老師試範

2.10點工具
選取點後在畫面裡點一點，要離開點模式請按ESC離開點模式，點很小，請至功能表．．格式．．點形式．．去更改，其中點大小可以更改點形式得大小
功能表．．繪圓．．點．．單點這種只會出一次點
功能表．．繪圓．．點．．等分這種，請先(L)繪製50mm直線，選好等分後點選該直線物件，會問要等分多少，輸入5，會等分成5個點來標示
功能表．．繪圓．．點．．等距這種跟上述不同在要輸入數值，會以輸入得數值來標示點

第一課:AUTOCAD的相關概念
1.0AUTOCAD操縱介面認識，功能表，工具列，各式面版，命令
1.0.1另存新檔，在D碟建立(AUTOCAD自己姓名)的檔案夾，往後檔案暫存於此
1.0.1檔案加密，存檔時，選擇工具，安全選項，輸入兩次密碼後確定後按儲存


1.1直線的創建：先功能表檢視，縮放，實際範圍
指令(L)：設定第一點後，出現虛線可劃直線
輸入數值．．．
指令(C)：閉合
指令(U)：後退一步
輸入數值後，TAB切換輸入角度

最後做一個如圖的練習

1.2建構線與對象選取
建構線在沒設定時會無限延伸
指令(H)：橫線
指令(V)：直線
指令(A)：角度，輸入角度數值

對象選取就是左鍵拖曳
由左往右是全圈住才會選中
由右往左是部份即會選中

1.3 聚合線
指令(PL)：可設定聚合線條，並為整體
與直線得比較是．．直接選取時是每條線獨立得，聚合線是整體得
在畫聚合線時指令(A)：圓弧，要換回直線時指令(L)

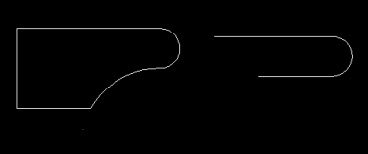

做一個如圖的練習

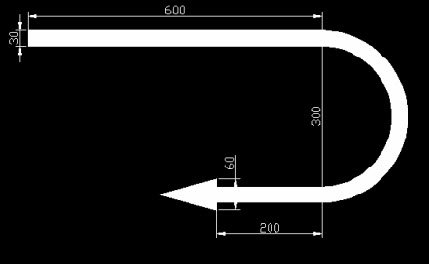

在畫聚合線時指令(W)：設定線條寬度，先指定起點寬度後指定終點寬度，先各10
箭頭是再按指令(W)：先指定起點寬度50後指定終點寬度0，便會有箭頭效果

做一個如圖的練習

1.4多邊形工具
指令(POL)：設定多邊形，內接或外切都差不多，拖曳出大小畫出一個正五角形

接下來得操縱要畫出如圖的結構
矩形，先拖拉，輸入62再TAB輸入62
圓形，先在物件鎖點右鍵，設定裡把中點打勾，設定2P圓則可畫入矩形裡
再畫內圓，圓形點圓中心點，指令(D)：直徑設定22，便可畫出內圓
內圓三角形，先點多邊形設定3，點內圓中心點，設定內接，頂到內圓邊，內圓三角形畫好
內圓六邊形，先點多邊形設定6，點內圓中心點，設定外切，頂到內圓邊，內圓外六邊形畫好
外圓裡得六個五邊形，先點多邊形設定5，指令(E)：邊緣設定端點，注意老師試範，依序外圓裡得六個五邊形畫好

1.5 矩形工具
指令(REC)：先點第一點，再拖曳點第二點畫出一個矩形
設定有尺寸得矩形：點矩形後設定0，TAB設定0，A4先輸入297再TAB輸入210，中間鍵按兩下，便會出現，再刪掉畫一個A3(420，297)
指令(C)：設定倒角二個先設10，拖曳一個矩形試試
指令(F)：設定圓角10，拖曳一個矩形試試
